Endüstriyel Çevirme Halkaları: Ağır Rotasyonun İsimsiz Kahramanları

Devasa yüklerin hassas hareketle buluştuğu endüstriyel makine dünyasında, tek bir bileşen kritik öneme sahiptir: Endüstriyel Döner Halka Rulmanı . Basit bir yataktan çok daha fazlası; vinçlerin sallanmasına, ekskavatörlerin kazmasına, rüzgar türbinlerinin rüzgarı izlemesine ve radar dizilerinin ufku taramasına olanak tanıyan sağlam, dönebilen omurgadır. Bu yüksek düzeyde tasarlanmış halkalar, aşırı yükler ve zorlu koşullar altında düzgün, kontrollü dönüşe olanak tanıyan sessiz çalışma araçlarıdır.

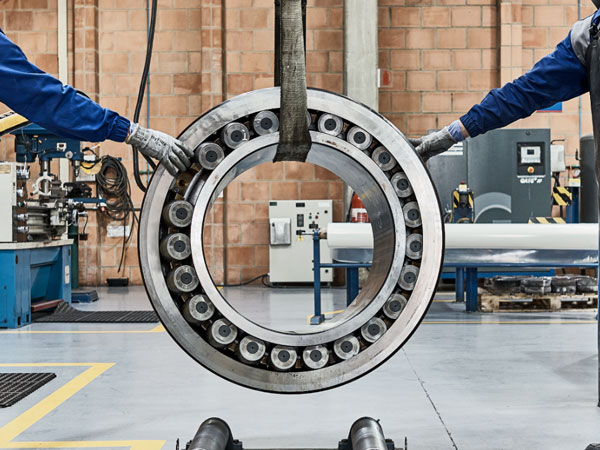

Temel Rulmanların Ötesinde: Döner Halkanın Tanımlanması

Endüstriyel bir döner halka (aynı zamanda döner yatak, döner tabla yatağı veya döner yatak olarak da bilinir), işlemek üzere tasarlanmış geniş çaplı bir yuvarlanma elemanlı rulmandır. aynı anda :

• Eksenel Yükler: Dönme eksenine paralel etki eden kuvvetler (vinç kolunun ağırlığı gibi).

• Radyal Yükler: Eksene dik olarak etki eden kuvvetler (rüzgârın türbin motor bölmesini yanlara doğru itmesi gibi).

• Devrilme Anları: Yapıyı devirme veya eğme eğiliminde olan kuvvetler (ekskavatörler veya ağır kaldırıcılar gibi uygulamalarda büyük bir zorluk).

Daha küçük rulmanların aksine, döner halkalar tipik olarak özel olarak tasarlanır veya uygulamanın belirli yük, boyut, çevresel ve montaj gereksinimlerine uyacak şekilde kapsamlı kataloglardan seçilir. Doğrudan makinenin yapısına entegre olurlar ve genellikle birincil yapısal eleman olarak hizmet ederler.

Çekirdek Anatomisi ve Fonksiyonu

Tasarımlar farklılık gösterse de endüstriyel döner halkaları temel unsurlar tanımlar:

1. Yüzükler: Genellikle yüksek mukavemetli, dövme alaşımlı çelikten yapılmış iki eşmerkezli halka (iç ve dış). Bir halkada tipik olarak tahrik mekanizmaları için entegre edilmiş dişli dişleri (dahili veya harici) bulunur.

2. Yuvarlanma Elemanları: Halkalar arasında yükleri ileten bilyeler veya makaralar (silindirik veya konik). Düzenleme, rulman tipini ve yük taşıma kapasitesini belirler.

3. Yarış yolları: Döner elemanların çalıştığı halkalarda hassas işlenmiş oluklar. Isıl işlem (indüksiyonla sertleştirme) dayanıklılık sağlar.

4. Mühürler: Kirletici maddeleri (toz, su, çakıl) dışarıda bırakmak ve yağlamayı korumak açısından kritiktir. Farklı ortamlar için birden fazla sızdırmazlık seçeneği mevcuttur.

5. Yağlama Sistemi: Gresörlükler ve kanallar, uzun ömür ve düzgün çalışma için yuvarlanma elemanlarının ve yuvarlanma yollarının uygun şekilde yağlanmasını sağlar. Merkezi otomatik yağlama sistemleri yaygındır.

6. Montaj Delikleri: Makinenin destekleyici ve dönen yapılarına güvenli cıvatalama için her iki halkada da dişli veya düz deliklerden oluşan bir model.

Baskın Türler: Tasarımın Yükle Eşleştirilmesi

En yaygın iki yapılandırma şunlardır:

1. Tek Sıralı Dört Noktalı Temaslı Bilyalı Rulman:

   • Yapı: Gotik kemerli bir kanalda koşan tek sıra toplar.

   • Yetenek: Birleşik eksenel, radyal ve moment yüklerini aynı anda taşımada mükemmeldir. Son derece kompakt tasarım.

   • Şunun için idealdir: Orta yükler, kompaktlık gerektiren uygulamalar (vinçler, hafif ekskavatörler, malzeme taşıma döner tablaları, tıbbi tarayıcılar).

2. Çapraz Makaralı Rulman:

   • Yapı: Halkalar arasında dik (çapraz) olarak düzenlenmiş iki takım silindirik makara. Silindirler alternatif yön.

   • Yetenek: Makaraların hat teması nedeniyle üstün sağlamlık ve çok yüksek moment yükü kapasitesi. Yüksek eksenel ve moment yüklerini verimli bir şekilde yönetir.

   • Şunun için idealdir: Yüksek hassasiyetli uygulamalar, çok yüksek moment yükleri, maksimum sertlik gerektiren durumlar (ağır ekskavatörler, robotik kollar, hassas döner tablalar, tünel açma makineleri, büyük radar kaideleri).

Diğer çeşitler arasında Çift Sıralı Bilyalı, Üç Sıralı Makaralı (son derece yüksek yükler için) ve özel tasarımlar yer alır.

Nereye Dönüyorlar: Kritik Endüstriyel Uygulamalar

Döner halkalar ağır endüstrilerde vazgeçilmezdir:

1. İnşaat ve Madencilik:

   • Ekskavatörler (bom dönüşü, ev dönüşü)

   • Mobil Vinçler (Bom dönüşü, üst yapı dönüşü)

   • Kule Vinçleri (kol ve karşı kolun döndürülmesi)

   • Beton Pompaları (bom mafsallı)

   • Madencilik Kürekleri ve Halatları

2. Rüzgar Enerjisi:

   • Yaw Sistemleri: Motor bölmesinin tamamını rüzgara bakacak şekilde döndürmek.

   • Pitch Sistemleri: Tek tek kanatların (daha küçük halkalar) açısının ayarlanması.

3. Malzeme Taşıma:

   • Liman Vinçleri (Gemiden Kıyıya, RTG'ler)

   • İstifleyici/Geri Kazanıcılar

   • Döner Forkliftler ve Sipariş Toplayıcılar

   • Otomatik Depolama Döner Tablaları

4. Savunma ve Havacılık:

   • Radar ve Uydu Anten Kaideleri

   • Füze Fırlatıcı Kuleleri

   • Silah Taretleri

   • Uçak Kargo Yükleyicileri

5. Endüstriyel Makineler:

   • Kaynak Pozisyonerleri ve Manipülatörleri

   • İndeksleme Tabloları (CNC, montaj)

   • Robotik Kollar (ağır hizmet bağlantıları)

   • Tıbbi Görüntüleme Ekipmanları (CT, PET tarayıcılar)

   • Paketleme ve İşleme Ekipmanları

Temel Özellikler ve Seçim Faktörleri

Doğru döner halkayı seçmek güvenlik, performans ve uzun ömür açısından çok önemlidir. Kritik faktörler şunları içerir:

• Yük Derecelendirmeleri: Dinamik ve Statik Eksenel, Radyal ve Moment kapasiteleri (genellikle ISO 281 veya benzerine göre tanımlanır).

• Sertlik: Yük altında deformasyona karşı direnç (hassasiyet için çok önemlidir).

• Dişli Özellikleri: Modül, diş sayısı, doğruluk derecesi (sürülüyorsa).

• Boyut ve Boyutlar: Delik çapı, toplam yükseklik, cıvata dairesi.

• Malzeme ve Sertleştirme: Çelik kalitesi, yuvarlanma yolu sertliği (örn. HRC 58-62).

• Sızdırmazlık: IP derecesi (Giriş Koruması), conta malzemesi uyumluluğu.

• Yağlama: Tip, aralıklar, yöntem (manuel, otomatik yağlama).

• Çevre Koşulları: Sıcaklık aralığı, toza, suya, kimyasallara, tuz spreyine maruz kalma.

• Montaj: Arayüz tasarımı, cıvata gereksinimleri, ön yükleme hususları.

• Sertifikalar: Sektöre özel standartlar (örneğin, açık deniz için DNV-GL, dişliler için AGMA).

Rotasyonun Geleceği: Döner Halka Teknolojisindeki Trendler

Yenilik sınırları zorlamaya devam ediyor:

• Gelişmiş Malzemeler ve Kaplamalar: Geliştirilmiş aşınma direnci, korozyon koruması ve yorulma ömrü.

• Entegre Algılama (IoT): Tahmini bakımı mümkün kılan titreşim, sıcaklık, yük ve yağlama izleme sensörleriyle donatılmış rulmanlar.

• Geliştirilmiş Sızdırmazlık Çözümleri: Zorlu ortamlarda (derin madencilik, açık deniz) daha uzun ömür için geliştirilmiş malzemeler ve tasarımlar.

• Hafifleştirme: Dayanıklılıktan ödün vermeden ağırlığı azaltmak için sonlu elemanlar analizi (FEA) ve gelişmiş malzemeler kullanılarak optimize edilmiş tasarımlar.

• Artırılmış Hassasiyet: Robotik ve yüksek hassasiyetli üretim gibi zorlu uygulamalar için.

• Sürdürülebilirlik Odaklılığı: Daha uzun servis ömrü, yeniden üretim programları ve çevre dostu yağlayıcılar.

Sonuç: Önemli Nokta

Endüstriyel Çevirme Halkaları bileşenlerden daha fazlasıdır; bunlar muazzam kuvvetlerin ve kritik hareketlerin dayandığı temel pivot noktalarıdır. Sağlam tasarımları, hassas mühendislikleri ve saf yük taşıma kapasiteleri, onları dünyamızı inşa eden, temiz enerji üreten ve zorlu endüstriyel görevleri yerine getiren ağır makinelerin etkinleştirilmesinde yeri doldurulamaz kılmaktadır. Türlerini, yeteneklerini ve seçim kriterlerini anlamak hem mühendisler hem de operatörler için çok önemlidir. Makineler büyüdükçe, daha akıllı hale geldikçe ve daha zorlu ortamlarda çalıştıkça, döner halka teknolojisinin sürekli gelişimi, bunların modern endüstrinin güvenilir, dönen temeli olarak kalmasını sağlar. Ağır dönüşe karar verirken doğru döner halkayı seçmek yalnızca bir mühendislik kararı değildir; güvenlik, güvenilirlik ve operasyonel başarıya yönelik bir taahhüttür.
