Tek Serçe Çapraz Silah Slewing Rulman Tedarikçiler

Jiangsu Manchen Şanzıman Teknolojisi Co., Ltd. Ev / Ürün / Tek Serçe Çapraz Silah Slewing Rulman
  • Tek Serçe Çapraz Silah Slewing Rulman
  • Tek Serçe Çapraz Silah Slewing Rulman

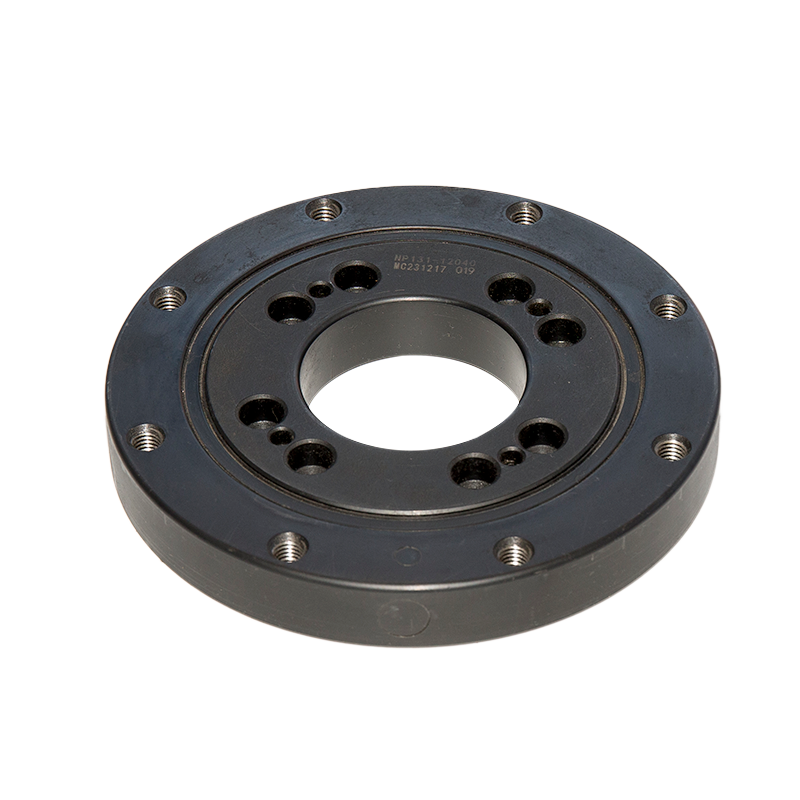

Tek Serçe Çapraz Silah Slewing Rulman

Tek sıralı çapraz silindir yatağı, sadece yük taşıma kapasitesini arttırmakla kalmaz, aynı zamanda ekipman stabilitesini de güçlendiren tek sıra çapraz silindirli bir tasarım kullanır. Silindirler ve yarış yolları arasındaki kesin koordinasyon, dönme sırasında yüksek hassasiyet ve pürüzsüzlük sağlar, bu da dönme yatağımızı mühendislik makineleri, rüzgar enerjisi üretimi, liman makineleri ve daha fazlası gibi çeşitli alanlarda uygulanabilir hale getirir.

Tek sıralı çapraz silindir yatma yatağımız, yüksek yük taşıma kapasitesi ve güvenilirliği ile ünlüdür. Çapraz silindirlerin tasarımı, her silindirin yükü eşit olarak paylaşmasını sağlar, böylece genel yatak kapasitesini artırır. Bu tasarım aynı zamanda sürtünme katsayılarını azaltır, enerji kaybını en aza indirir ve ekipman verimliliğini artırır. Esnek kurulum yöntemleri, farklı kullanıcı ihtiyaçlarını karşılamak için tek sıralı çapraz silindir eğiminin tasarımında kullanılır. Yatay veya dikey olarak monte edilmiş olsun, kolayca elde edilebilir. Ayrıca, yatak, yüksek sıcaklıklar, yüksek nem ve korozyon gibi sert ortamlarda stabil çalışma sağlayarak uyarlanabilirlik gösterir. Bakım açısından, tasarımımız rahatlık öncelik verir, rutin denetimleri ve bakımı basit ve verimli hale getirir.

Dönüş yatağımız, çeşitli olumsuz ortamlarda ürün güvenilirliği ve dayanıklılığı sağlayarak titiz kalite kontrol ve dayanıklılık testine tabi tutulur. Belirli müşteri gereksinimlerini karşılamak için kapsamlı teknik destek ve özelleştirme hizmetleri sunarak, müşterilerin uygulama senaryoları için uygun şekilde eğik eğimli çözümler almasını sağlıyoruz. Dönen rulmanımızı seçmek, olağanüstü performans ve kaliteli hizmet tercih etmek anlamına gelir. Mühendislik projelerinin başarısını artırmak için sizinle işbirliği yapmayı dört gözle bekliyoruz.

BİZE ULAŞIN Jiangsu Manchen Şanzıman Teknolojisi Co., Ltd.

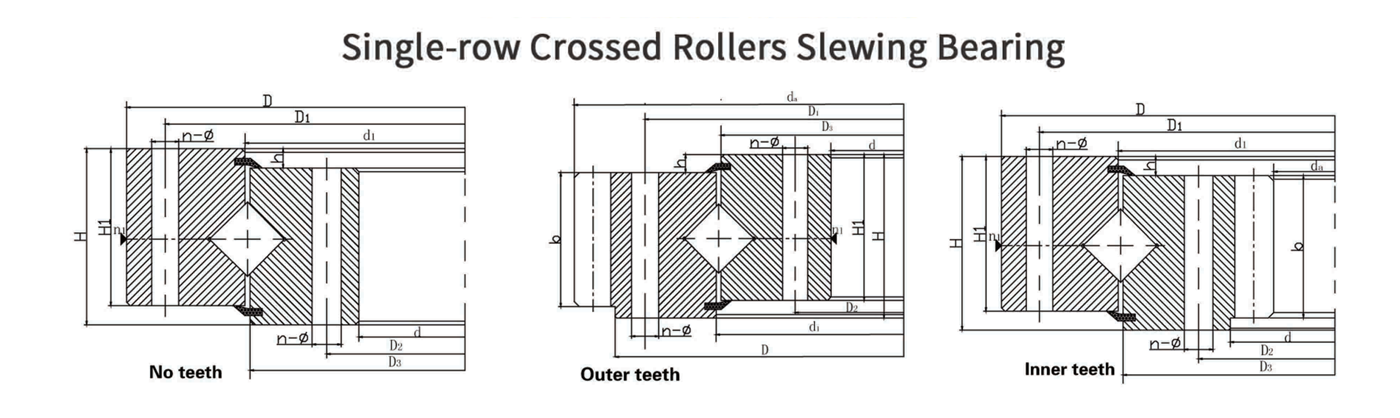

Teknik özellikler

11 Serisi TeMel PArAMetre
Seri NumArAsı Temel Boyut YapılaNDırma Boyutu Montaj Boyutu Yapısal Boyut Vites verileri Dış Dişli verileri İç Dişli verileri
Diş yok Dış Dişler İç Dişler D D H D 1 D 2 Cıvata deliği Vida deliği n N1 D 3 d 1 H 1 H b m d a Zıplaıplaıplaıpla d a Z
Tip 0 Tip 123
D 0 D 0 D 0 ∅ ∅ T
1 110.25.500 111.25.500 113.25.500 602 398 75 566 434 18 M16 32 20 4 498 502 65 10 60 5 629 123 367 74
112.25.500 114.25.500 6 628.8 102 368.4 62
2 110.25.560 111.25.560 113.25.560 662 458 75 626 494 18 M16 32 20 4 558 562 65 10 60 5 689 135 427 86
112.25.560 114.25.560 6 688.8 112 428.4 72
3 110.25.630 111.25.630 113.25.630 732 528 75 696 564 18 M16 32 24 4 628 632 65 10 60 6 772.8 126 494.4 83
112.25.630 114.25.630 8 774.4 94 491.2 62
4 110.25.710 111.25.710 113.25.710 812 608 75 776 644 18 M16 32 24 4 708 712 65 10 60 6 850.8 139 572.4 96
112.25.710 114.25.710 8 854.4 104 571.2 72
5 110.28.800 111.28.800 113.28.800 922 678 82 878 722 22 M20 40 30 6 798 802 72 10 65 8 966.4 118 635.2 80
112.28.800 114.28.800 10 968 94 634 64
6 110.28.900 111.28.900 113.28.900 1022 778 82 978 822 22 M20 40 30 6 898 902 72 10 65 8 1062.4 130 739.2 93
112.28.900 114.28.900 10 1068 104 734 74
7 110.28.1000 111.28.1000 113.28.1000 1122 878 82 1078 922 22 M20 40 36 6 998 1002 72 10 65 10 1188 116 824 83
112.28.1000 114.28.1000 12 1185.6 96 820.8 69
8 110.25.1120 111.28.1120 113.28.1120 1242 998 82 1198 1042 22 M20 40 36 6 1118 1122 72 10 65 10 1298 127 944 95
112.25.1120 114.25.1120 12 1305.6 106 940.8 79
9 110.32.1250 111.32.1250 113.32.1250 1390 1110 91 1337 1163 26 M24 48 40 5 1248 1252 81 10 75 12 1449.6 118 1048.8 88
112.32.1250 114.32.1250 14 1453.2 101 1041.6 75
10 110.32.1400 111.32.1400 113.32.1400 1540 1260 91 1487 1313 26 M24 48 40 5 1398 1402 81 10 75 12 1605.6 131 1192.8 100
112.32.1400 114.32.1400 14 1607.2 112 1195.6 86
11 110.32.1600 111.32.1600 113.32.1600 1740 1460 91 1687 1513 26 M24 48 45 5 1598 1602 81 10 75 14 1817.2 127 1391.6 100
112.32.1600 114.32.1600 16 1820.8 111 1382.4 87
12 110.32.1800 111.32.1800 113.32.1800 1940 1660 91 1887 1713 33 M24 48 45 5 1798 1802 81 10 75 14 2013.2 141 1573.6 113
112.32.1800 114.32.1800 16 2012.8 123 1574.4 99
13 110.40.2000 111.40.2000 113.40.2000 2178 1825 112 2110 1891 33 M30 60 48 8 1997 2003 100 12 90 16 2268.8 139 1734.4 109
112.40.2000 114.40.2000 18 2264.4 123 1735.2 97
14 110.40.2240 111.40.2240 113.40.2240 2418 2065 112 2350 2131 33 M30 60 48 8 2237 2243 100 12 90 16 2492.8 153 1990.4 125
112.40.2240 114.40.2240 18 2498.4 136 1987.2 111
15 110.40.2500 111.40.2500 113.40.2500 2678 2325 112 2610 2391 33 M30 60 56 8 2497 2503 100 12 90 18 2768.4 151 2239.2 125
112.40.2500 114.40.2500 20 2776 136 2228 112
16 110.40.2800 111.40.2500 113.40.2500 2978 2625 112 2910 2691 33 M30 60 56 8 2797 2803 100 12 90 18 3074.4 168 2527.2 141
112.40.2800 114.40.2800 20 3076 151 2528 127
17 110.50.3150 111.50.3150 113.50.3150 3376 2922 134 3286 3014 45 M42 84 56 8 3147 3153 122 12 110 20 3476 171 2828 142
112.50.3150 114.50.3150 22 3471.6 155 2824.8 129
18 110.50.3550 111.50.3550 113.50.3550 3776 3322 134 3686 3414 45 M42 84 56 8 2547 3553 122 12 110 20 3976 191 3228 162
112.50.3550 114.50.3550 22 3889.6 174 3220.8 147
19 110.50.4000 111.50.4000 113.50.4000 4226 3772 134 4136 3864 45 M42 84 60 10 3997 4003 122 12 110 22 4329.6 194 3660.8 167
112.50.4000 114.50.4000 25 4345 171 3660 147
20 110.50.4500 111.50.4500 113.50.4500 4726 4272 134 4636 4364 45 M42 84 60 10 4497 4503 122 12 110 22 4835.6 217 4166.8 190
112.50.4500 114.50.4500 25 4845 191 4160 167
HJ Serisi Temel Parametre
Seri numarası Temel Boyut Yapılandırma boyutu Montaj boyutu Yapısal boyut Vites verileri Dış dişli verileri İç dişli verileri
Diş yok
D L mm 		Dış dişler
D L mm 		İç dişler
D L mm 		D
mm 		d
mm 		H
mm 		D 1
mm 		D 2
mm 		n ∅
mm 		N1 d 1
mm 		D 3
mm 		H 1 H b
mm 		X m
mm 		D a
mm 		Z D a
mm 		Z
1 HJB.20.625 Hjw.20.625 HJN.20.625 725 525 80 685 565 18 16 3 627 623 68 12 60 -1.4 5 751.9 146 498.8 101
Hjw.20.625a HJN.20.625A ➕11.15 6 755.5 122 498.7 84
2 HJB.20.720 H.IW.20.720 HJN 20.720 820 620 80 780 660 18 16 3 722 718 68 12 60 -1.4 6 860.3 139 586.6 99
HJW.20.720A Hun.20.720A -1 8 861.1 104 582.3 74
3 HJB.30.820 Hjw.30.820 HJN.30.820 940 705 95 893 749 24 20 4 822 818 83 12 70 -1.4 6 980.6 1.59 661.5 112
Hjw.30.820a HJN.30.820A -1 10 986.2 95 658 67
4 HJB.30.880 Hjw.30.880 HJN 30 830 1000 760 95 956 800 24 20 4 882 878 83 12 70 ➕1.15 8 10475 127 7182 91
HJW.30.800A HJN.30.830A -10 10 10463 101 707 B 72
5 HJB.30.1020 Hjw.30.1020 HJN 30.1020 1170 675 95 1120 930 24 22 4 1022 1018 80 15 70 -1.4 8 1219.3 148 820.1 105
HJW 30.1020A HJN.30.1020A ➕1.15 18 12192 118 827.8 84
6 HJ8.36.1220 Hjw.38.1220 Hjn.36.1220 1365 1075 120 1310 1100 36 24 6 1222 1218 105 15 90 -1.4 10 1424.3 138 1027.8 104
HJW 36.1220A HJN 36.1220A -1 12 1435.9 116 1017.8 88
7 HJB.36.1250 Hjw.36.1250 HJN.36.1250 1400 1090 120 1350 1150 36 26 6 1252 1248 105 15 90 -0.35 10 1443 143 1037 105
Hjw.36.1250a Hun.36.1250a -1 12 1449.8 117 1036.8 88
8 HJB.36.1435 Hjw.36.1435 Hjn.36.1435 1595 1278 120 1535 1335 36 26 6 1437 1433 105 15 90 ➕1.15 12 16555 134 12212 108
Hjw.38.1435a Hjn 36.1435a -1 14 1661.2 115 1214.8 83
9 HJB.45.1540 Hjw.45.1540 HJN.45.1540 1720 1360 140 1660 1420 42 26 6 1543 1537 122 18 110 -1.4 12 1780.8 144 1298.1 109
Hjw.45.1540a HJN.45.1540A ➕1.15 14 1781.1 124 1201 93
10 HJB.45.1700 HJW 45.1700 Hjn. 45.1700 1875 1525 140 1815 1585 42 28 6 1700 1679 122 18 110 ➕1.15 14 1948.4 135 1452.7 105
HJW.45.1700A HJN.45.1700A ➕1.15 16 1950.8 118 1452.3 92

Önerilen ürünler

İLETİŞİMİ KOPARMAMAK

SUBMIT
Hakkımızda
Jiangsu Manchen Şanzıman Teknolojisi Co., Ltd.
Jiangsu Manchen Şanzıman Teknolojisi Co., Ltd.

Jiangsu Manchen Transmission Technology Co., Ltd 2019 yılında kuruldu. Çin'de güvenilir üç sıralı roller yatağı (13 seri) üreticisi ve tedarikçiyiz. Ayrıca tasarım, araştırma ve geliştirme, imalat ve satışları entegre eden profesyonel bir eğim taşıyan imalat işletmesiyiz. Şirket, Jiangsu Eyaleti, Jianggyin City, Huangtu kasabasında çok uygun ulaşım ile yer almaktadır. Şirketin olgun teknik koşulları ve iyi donanımlı ekipmanları vardır. Ürünleri endüstriyel robotlar, tıbbi ekipmanlar, mühendislik makineleri, liman makineleri, çevre koruma ekipmanı, fotovoltaik endüstri ve diğer alanlarda yaygın olarak kullanılmaktadır. Şirket, yeni ve eski müşteriler için yüksek kaliteli hizmetler ve güvenilir ürünler sağlamak için her zaman "ilk kalite, kazan-kazan işbirliği" kurumsal iş felsefesine bağlıdır. İşletmelere yönetim düzeylerini ve üretim kapasitelerini iyileştirmelerine yardımcı olacak çok çeşitli çözümler sağlayın, böylece işletmeler her zaman şiddetli pazar rekabetinde rekabet gücünü koruyabilir ve işletmelerin hızlı ve istikrarlı bir şekilde gelişimini sağlayabilir.

Onur sertifikası
Haberler
Ürün bilgisi

Tek sıralı çapraz silindir eğim rulmanlarının yük kapasitesini ve hassasiyetini iyileştirmek için yöntemler

Yük kapasitesinin ve hassasiyetinin iyileştirilmesi Tek sıralı çapraz silindir eğim rulmanları Çeşitli tasarım, üretim ve operasyonel faktörlerin optimize edilmesini içerir. İşte bu özellikleri geliştirmek için bazı yöntemler:
Malzeme Seçimi: Yüksek mukavemetli malzemeler: Yük kapasitesini ve dayanıklılığı artırmak için yarış yolları ve gelişmiş çelik alaşımları veya kompozitler gibi silindirler için yüksek mukavemetli, aşınmaya dayanıklı malzemeler kullanın.
Yüzey Tedavileri: Yatak bileşenlerinin sertliğini ve aşınma direncini arttırmak için Nitriding veya Sertleştirme gibi yüzey işlemlerini veya kaplamaları uygulayın. Beyan Üretim: Yüksek hassasiyetli işleme: Yarış yollarını ve silindirleri üretmede yüksek hassasiyet elde etmek için yüksek hassasiyet ve ekipmanları kullanın, Sıkı toleranslar ve pürüzsüz yüzeyleri düzeltirken, sıkıntılı kalite kontrolü sağlayarak, gergin kalite kontrolü uygulayın. işlem.
Geliştirilmiş Tasarım: Optimize edilmiş silindir geometrisi: Yük dağılımını iyileştirmek ve lokalize stres konsantrasyonlarını azaltmak için optimize edilmiş geometrilere sahip tasarım silindirleri. Bu, hem yük kapasitesini hem de hassasiyeti artırabilir. Artırılmış Yarış Pisti Tasarımı: Yarış yollarının sürtünme ve aşınmayı azaltmak için doğru profillerle tasarlandığından emin olun, bu da daha iyi yükleme ve hassas harekete katkıda bulunabilir.
Yağlama: Gelişmiş Yağlamalar: Hem yük kapasitesini hem de hassasiyeti korumaya yardımcı olan sürtünme ve aşınmayı azaltmak için uygun viskoziteler ve katkı maddeleri ile yüksek kaliteli yağlayıcılar kullanın. Etkili yağlama sistemlerini uygulamak: Bileşenlerin önlenmesini sağlamak için otomatik veya merkezi yağlama sistemlerini uygulamak için. Performans ve hassasiyeti etkileyebilecek yanlış hizalama veya düzensizlikler. Accative Hizalama: Yükleme kapasitesini ve hassasiyeti tehlikeye atabilecek gereksiz gerilmeleri önlemek ve yükleme sırasında yatağı düzgün bir şekilde hizalayın.
Yük Dağıtım: Düzgün Yük Dağıtım: Tüm silindirlerde düzgün yük dağılımını teşvik etmek için rulmanı ve montajını tasarlayın, lokal aşırı yükleme riskini azaltın ve genel yük kapasitesini iyileştirin. Moment Yükleri: Mümkünse, rulmanın yük kapasitesini ve hassasiyetini etkileyebilecek moment yüklerini ve eksantriklikleri en aza indirin.
Sıcaklık Yönetimi: Sıcaklık Kontrolü: Aşırı ısı yağlayıcı performansını ve malzeme özelliklerini etkileyebileceğinden, yük kapasitesini ve hassasiyeti etkileyebileceğinden, çalışma sıcaklıklarını yönetmek için önlemler uygulayın.
Bakım uygulamaları: Düzenli denetimler: Erken aşınma, hasar veya yanlış hizalama belirtilerini tespit etmek için düzenli denetimler yapın. Bu sorunların derhal ele alınması yük kapasitesinin ve hassasiyetin korunmasına yardımcı olabilir.
Gelişmiş Teknolojiler: Sonlu Eleman Analizi (FEA): Yatağın yük dağılımını, stresini ve performansını tahmin etmek ve optimize etmek için tasarım aşaması sırasında FEA ve diğer simülasyon araçlarını kullanın.
Özelleştirme: Özel Çözümler: Rulman tasarımını, yük kapasiteleri ve hassas seviyeler dahil olmak üzere belirli uygulama gereksinimlerini karşılayacak şekilde özelleştirin. Özel zorlukları ele alabilir ve genel performansı artırabilir. Eğitim ve uzmanlık: Kurulumdaki uzmanlık: Yüklemenin, yüksek hassasiyetli rulmanları işleme ve kurma konusunda uzmanlığa sahip eğitimli profesyoneller tarafından gerçekleştirildiğinden emin olun. Sürekli iyileştirme: Endüstri gelişmeleri ile güncellenir ve tasarım, üretim ve bakım süreçlerine en iyi uygulamaları dahil edin.
Tek sıralı çapraz silindir eğim rulmanlarının yük kapasitesinin ve hassasiyetinin iyileştirilmesi, malzeme seçimini, üretim süreçlerini, tasarım özelliklerini ve bakım uygulamalarının optimize edilmesini içerir. Bu alanları ele alarak, rulmanın performansını, dayanıklılığını ve doğruluğunu artırarak çeşitli yüksek yük ve yüksek hassasiyetli uygulamaların taleplerini karşılamasını sağlayabilirsiniz.

Yüksek hassasiyetli uygulamalarda tek sıralı çapraz silindir eğim rulmanlarının kullanılmasının avantajları

Tek sıralı çapraz silindir eğim rulmanları benzersiz tasarım ve performans özellikleri nedeniyle yüksek hassasiyetli uygulamalarda özellikle avantajlıdır. İşte temel avantajlar:
Yüksek hassasiyet ve doğruluk: Minimal dönme boşluğu: Çapraz silindir tasarımı, dönme boşluğunu azaltan ve yüksek sertlik sağlayan silindirik silindirlerin alternatif dik düzenlemelerine sahiptir. Bu, robotik, tıbbi ekipman ve havacılık sistemleri gibi yüksek hassasiyetli uygulamalar için çok önemli olan hassas konumlandırma ve pürüzsüz dönme hareketine yol açar. Yük altında azaltılmış deformasyon: çapraz silindir düzenlemesi, yükleri daha eşit bir şekilde dağıtır, değişen yükler altındaki yatağın deformasyonunu en aza indirir ve tutarlı hassasiyet sağlar.
Her yönde yüksek yük kapasitesi: Kombine Yük İşleme: Tek sıralı çapraz silindir eğim yatakları, benzersiz tasarımları nedeniyle eksenel, radyal ve moment yüklerini eşzamanlı olarak ele alabilir. Bu, özellikle çok yönlü kuvvetler veya dinamik yükler yaşayan uygulamalarda yararlıdır. Optimize edilmiş yük dağılımı: Silindirlerin çapraz düzenlemesi, hem radyal hem de eksenel yük kapasitelerini artırarak bilyalı yataklara kıyasla daha büyük bir temas yüzeyi ve daha iyi yük dağılımı sağlar.
Kompakt Tasarım: Alan tasarrufu: Tek sıralı çapraz silindir eğim yataklarının tasarımı, benzer yük kapasiteleri için birden fazla sıra veya daha büyük boyutlar gerektiren diğer yatak türlerine kıyasla daha kompakt bir montaj sağlar. Bu, boşluk ve ağırlığın cerrahi robotlarda veya kompakt endüstriyel makineler gibi kısıtlamalar olduğu yüksek hassasiyetli uygulamalar için faydalıdır. Işık inşaatı: Kompakt tasarım, ağırlık en azından en aza indirgeme havacılık bileşenleri gibi uygulamalarda avantajlı olan yatağın toplam ağırlığını azaltır.
Yüksek Sertlik: Artan Sertlik: Çapraz silindir tasarımı, bilyalı yataklara kıyasla doğal olarak daha yüksek sertlik ve sertlik sağlar. Bu sertlik, hafif hareketlerin bile işleme doğruluğunu etkileyebileceği CNC makineleri gibi uygulamalarda hassasiyeti korumak için kritik olan yük altındaki rulmanın sapmasını azaltır.
Pürüzsüz ve kararlı hareket: Azaltılmış sürtünme ve titreşim: Çapraz silindir yataklarının benzersiz yuvarlanma teması, daha düşük sürtünme ve çalışma sırasında daha az titreşime neden olur. Bu, aletleri ve görüntüleme ekipmanlarını ölçme gibi yüksek hassasiyetli uygulamalar için gerekli olan daha pürüzsüz ve daha kararlı harekete yol açar. Yüksek gürültü çalışması: silindirlerin düzgün hareketi operasyonel gürültüyü azaltır, bu da onları tıbbi teşhis cihazları gibi sessiz çalışma gerektiren uygulamalar için ideal hale getirir.
Uzun Servis Ömrü: Azaltılmış aşınma ve yıpranma: Tek sıralı çapraz silindir eğim yataklarında optimal yük dağılımı ve azaltılmış sürtünme, yatak bileşenlerinde daha az aşınma ve yıpranmaya yol açar. Bu, yüksek güvenilirlik ve düşük bakım gerektiren uygulamalar için faydalı olan daha uzun bir hizmet ömrü anlamına gelir. Sıklık bakımından daha az bakım: Dayanıklılıkları ve istikrarları nedeniyle, bu rulmanlar genellikle daha az sık bakım gerektirir, kritik işlemlerde kesinti süresi azalır.
Uygulamalar arasında çok yönlülük: Çeşitli koşullara uyarlanabilir: Robotik kollardan optik ekipmanlara ve yarı iletken üretimine kadar çok çeşitli yüksek yükleri sürdürme ve yüksek hassasiyetin korunma yeteneği, belirli ihtiyaçlar için robotik kollardan optik ekipmanlara ve yarı iletken üretimine uygun hale getirir. Bu yataklar, Boyutu ve Materyale, özelleştirilebilir ve malzeme, daha fazla özelleştirilebilir, daha fazla.
Kritik Uygulamalarda Yüksek Güvenilirlik: Tutarlı Performans: Tasarım, cerrahi robotik veya uydu konumlandırma sistemlerinde olduğu gibi hassasiyet ve güvenilirliğin pazarlık edilemediği kritik uygulamalarda çok önemli olan güvenilir ve tekrarlanabilir performans sağlar. Kesikli tepki: Çapraz rulo tasarımı, hassas hareket ve tekrarlılık gerektiğinde uygulamalar için gerekli olan geri tepme için doğal olarak azalır.
Gelişmiş Güvenlik ve Kontrol: Geliştirilmiş Güvenlik Özellikleri: Güvenliğin en önemli olduğu tıbbi veya havacılık ve uzay gibi uygulamalarda, çapraz silindir eğim rulmanlarının yüksek hassasiyeti ve güvenilirliği, arızalar riskini azaltarak daha güvenli çalışma.
Tek sıralı çapraz silindir eğim yatakları, yüksek yük kapasitesi, kompakt tasarım, yüksek sertlik, düzgün hareket, uzun servis ömrü ve çok yönlülük dahil olmak üzere yüksek hassasiyetli uygulamalarda çok sayıda avantaj sağlar. Bu özellikler, hassasiyet, güvenilirlik ve verimli performansın kritik olduğu endüstriler için mükemmel bir seçim haline getiriyor.
