Çift sıralı eşit çaplı dört noktalı temas topu yatağı Tedarikçiler

Jiangsu Manchen Şanzıman Teknolojisi Co., Ltd. Ev / Ürün / Çift sıralı eşit çaplı dört noktalı temas topu yatağı
  • Çift sıralı eşit çaplı dört noktalı temas topu yatağı

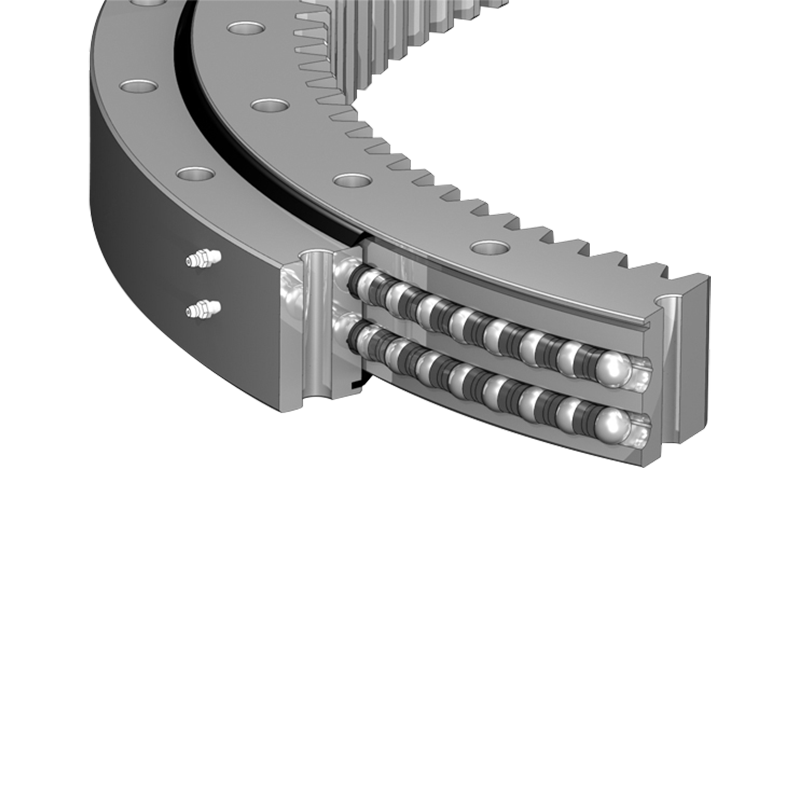

Çift sıralı eşit çaplı dört noktalı temas topu yatağı

Çift sıralı eşit çaplı dört noktalı temas topu eğimi rulmanı, dört noktada yarış yollarıyla temas eden haddeleme elemanları (toplar) ve aynı çapa sahip haddeleme elemanları ile karakterizedir. Bu tasarım, rulmanın eksenel yükler, radyal yükler ve eğim momentleri dahil olmak üzere çok yönlü yüklere aynı anda dayanmasını sağlar. Böyle bir tasarım yüksek sertlik ve stabilite sağlar, bu da onu yüksek yük uygulamaları için uygun hale getirir.

Çift sıralı top tasarımı, temas noktalarının sayısını arttırır, yükü dağıtır ve her çelik bilyadaki basıncı azaltır, böylece rulmanın servis ömrünü uzatır. Dört noktalı kontak yapılandırması, özellikle eşzamanlı çok yönlü yük kullanımı gerektiren uygulamalarda, karmaşık yükler altında mükemmel bir şekilde gerçekleştirilmesini sağlar. Ek olarak, yuvarlanan eleman kaymasının oluşumunu etkili bir şekilde azaltır, yatağın sertliğini artırır ve stabilitesini artırır. Çift sıralı eşit çaplı dört noktalı temas topu yatağı, inşaat makineleri (örn. Ekskavatörler, vinçler), rüzgar enerjisi ekipmanları, tıbbi cihazlar ve radar antenleri gibi yüksek hassasiyetli ve yüksek güvenilirlik makineleri için geçerlidir. Yüksek yük taşıma kapasitesi ve hassasiyeti, bu zorlu uygulamalar için ideal bir seçim haline getirir.

Bu eğik yatma, kompakt bir tasarıma ve kolay kuruluma sahiptir, bu da ekipmanın toplam ağırlık ve boşluk gereksinimlerini önemli ölçüde azaltır. Sızdırmazlık performansı, toz ve kirleticilerin girmesini etkili bir şekilde önler ve uzun vadeli operasyonel güvenilirliği sağlar. Ek olarak, yatak nispeten basit bakım gerektirir; Periyodik yağlama ve inceleme uzun süreli kararlı çalışmasını sağlayabilir.

Çift sıralı eşit çaplı dört noktalı temas topu eğimi rulmanı, mekanik özelliklerini ve aşınma direncini sağlamak için söndürme ve tavlama işlemlerine maruz kalan yüksek mukavemetli alaşım çelikten üretilir. Yarış yolları ve toplar tam olarak işlenmiş ve öğütülmüştür, temas yüzeylerinin pürüzsüzlüğünü ve uyumun sıkılığını sağlar, rulmanın yük kapasitesini ve operasyonel pürüzsüzlüğünü daha da artırır. Profesyonel bir eğilme rulman üreticisi olarak, müşterilerimize yüksek kaliteli, yüksek performanslı ürünler sunmayı taahhüt ediyoruz. Alıntılar için lütfen bize ulaşın.

BİZE ULAŞIN Jiangsu Manchen Şanzıman Teknolojisi Co., Ltd.

Teknik özellikler

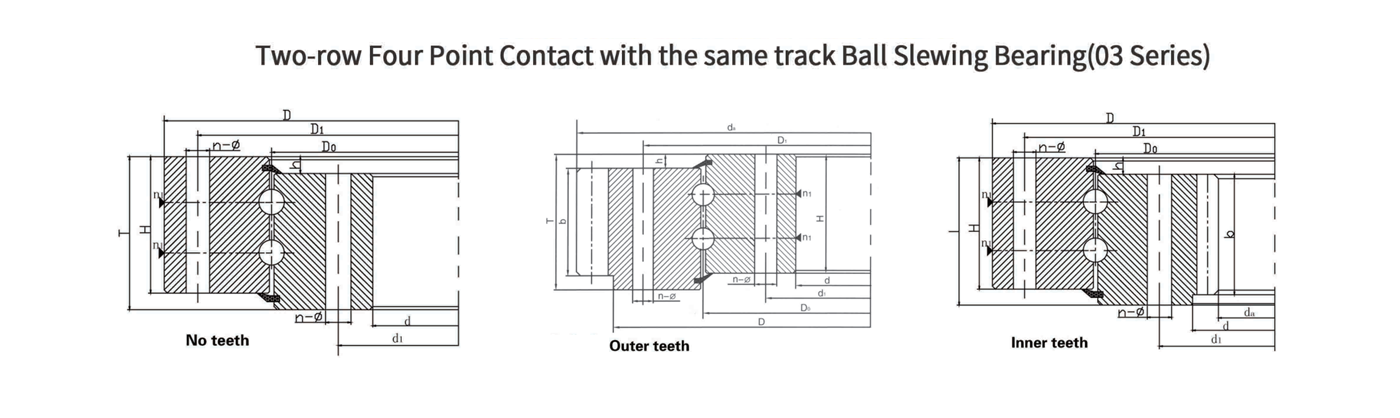

03 Serisi TeMel Parametre
Seri Numarası Temel Boyut YapılanDırma Boyutu Montaj Boyutu Yapısal boyut Vites verileri Dış dişli verileri İç dişli verileri
Diş yok Dış dişler İç dişler D d T D1 D1 Cıvata deliği ViDA deliği n N1 H H b m DA Zıplaıpla da Z
Tip 0 Tip 123
D0 D0 D0 ∅ ∅ T
1 030.25.560 031.25.560 033.25.560 676 444 110 640 480 18 M16 32 20 4 100 26 60 5 704 138 417 84
032.25.560 034.25.560 6 706.8 115 410.4 69
2 030.25.630 031.25.630 033.25.630 746 514 110 710 550 18 M16 32 24 4 100 26 60 6 790.8 129 482.4 81
032.25.630 034.25.630 8 790.4 96 475.2 60
3 030.25.710 031.25.710 033.25.710 826 594 110 790 630 18 M16 32 24 4 100 26 60 6 862.8 141 560.4 94
032.25.710 034.25.710 8 862.4 105 555.2 70
4 030.30.800 031.30.800 033.30.800 742 658 130 898 702 22 M20 40 30 6 120 29 80 8 982.4 120 619.2 78
032.30.800 034.30.800 10 988 96 614 62
5 030.30.900 031.30.900 033.30.900 1042 758 130 998 802 22 M20 40 30 6 120 29 80 8 1086.4 133 715.2 90
032.30.900 034.30.900 10 1088 106 714 72
6 030.30.0000 031.30.1000 033.30.1000 1142 858 130 1098 902 22 M20 40 36 6 120 29 80 10 1198 117 814 82
032.30.1000 034.30.1000 12 1197.6 97 796.8 67
7 030.30.1120 031.30.1120 033.30.1120 1262 978 130 1218 1022 22 M20 40 36 6 120 29 80 10 1318 129 924 93
032.30.1120 034.30.1120 12 1317.6 107 916.8 77
8 030.40.1250 031.40.1250 033.40.1250 1426 1074 170 1374 1126 26 M24 45 40 5 160 39 90 12 1494.6 122 1012.8 85
032.40.1250 034.40.1250 14 1495.2 104 1013.6 73
9 030.40.1400 031.40.1400 033.40.1400 1576 1224 170 1524 1272 26 M24 45 40 5 160 39 90 12 1641.6 134 1156.8 97
032.40.1400 034.40.1400 14 1649.2 115 1153.6 83
10 030.40.1600 031.40.1600 033.40.1600 1776 1424 170 1724 1476 26 M24 45 45 5 160 39 90 14 1845.2 129 1349.6 97
032.40.1600 034.40.1600 16 1852.8 113 1350.4 85
11 030.40.1800 031.40.1800 033.40.1800 1976 1624 170 1924 1676 26 M24 45 45 5 160 39 90 14 2055.2 144 1545.6 111
032.40.1800 034.40.1800 16 2060.8 126 1542.4 97
12 030.50.2000 031.50.2000 033.50.2000 2215 1785 200 2149 1851 33 M30 48 48 8 188 47 120 16 2300.8 141 1702.4 107
032.50.2000 034.50.2000 18 2300.4 125 1699.2 95
13 030.50.2240 031.50.2240 033.50.2240 2455 2025 200 2389 2091 33 M30 48 48 8 188 47 120 16 2540.8 156 1942.4 122
032.50.2240 034.50.2240 18 2552.4 139 1933.2 108
14 030.50.2500 031.50.2500 033.50.2500 2715 2285 200 2649 2361 33 M30 60 56 8 188 47 120 18 2804.4 153 2203.2 123
032.50.2500 034.50.2500 20 2816 138 2188 110
15 030.50.2800 031.50.2800 033.50.2800 3015 2585 200 2949 2651 33 M30 60 56 8 188 47 120 18 3110.4 170 2491.2 139
032.50.2800 034.50.2800 20 3116 153 2488 125

Önerilen ürünler

İLETİŞİMİ KOPARMAMAK

SUBMIT
Hakkımızda
Jiangsu Manchen Şanzıman Teknolojisi Co., Ltd.
Jiangsu Manchen Şanzıman Teknolojisi Co., Ltd.

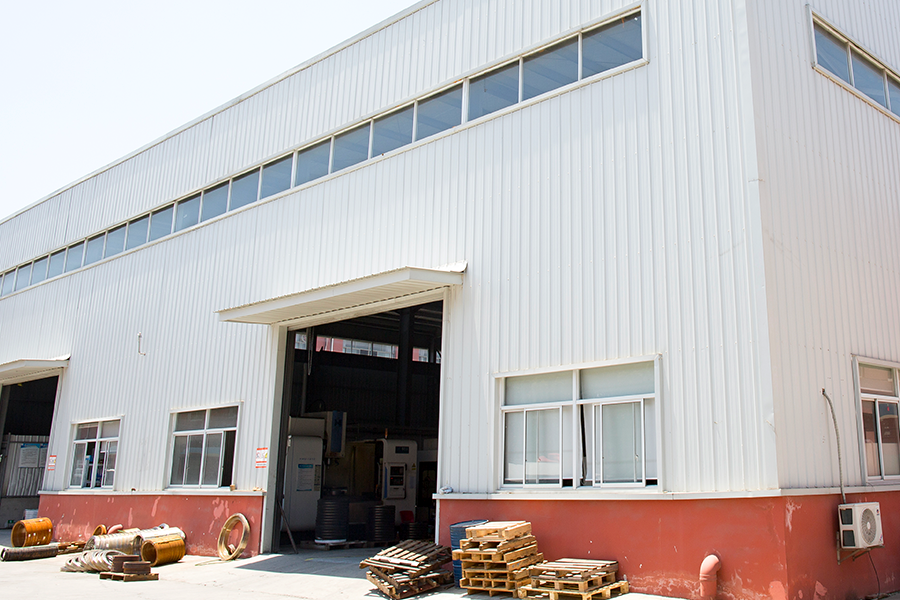

Jiangsu Manchen Transmission Technology Co., Ltd 2019 yılında kuruldu. Çin'de güvenilir üç sıralı roller yatağı (13 seri) üreticisi ve tedarikçiyiz. Ayrıca tasarım, araştırma ve geliştirme, imalat ve satışları entegre eden profesyonel bir eğim taşıyan imalat işletmesiyiz. Şirket, Jiangsu Eyaleti, Jianggyin City, Huangtu kasabasında çok uygun ulaşım ile yer almaktadır. Şirketin olgun teknik koşulları ve iyi donanımlı ekipmanları vardır. Ürünleri endüstriyel robotlar, tıbbi ekipmanlar, mühendislik makineleri, liman makineleri, çevre koruma ekipmanı, fotovoltaik endüstri ve diğer alanlarda yaygın olarak kullanılmaktadır. Şirket, yeni ve eski müşteriler için yüksek kaliteli hizmetler ve güvenilir ürünler sağlamak için her zaman "ilk kalite, kazan-kazan işbirliği" kurumsal iş felsefesine bağlıdır. İşletmelere yönetim düzeylerini ve üretim kapasitelerini iyileştirmelerine yardımcı olacak çok çeşitli çözümler sağlayın, böylece işletmeler her zaman şiddetli pazar rekabetinde rekabet gücünü koruyabilir ve işletmelerin hızlı ve istikrarlı bir şekilde gelişimini sağlayabilir.

Onur sertifikası
Haberler
Ürün bilgisi

Eksenel ve radyal yükler için çift sıralı eşit çaplı dört noktalı temas topu yatağı yöntemi için yöntem

Çift sıralı eşit çaplı dört noktalı temas topu eğim rulmanları hem eksenel hem de radyal yükleri etkili bir şekilde işlemek için tasarlanmıştır. İşte bu rulmanların bu yükleri nasıl yönettiğine genel bir bakış:
Yük Dağıtım ve Tasarım: Tasarım Özellikleri: Dört noktalı Kontak: Yataktaki her top yarış yollarıyla dört noktada temas kurar. Bu konfigürasyon, temas noktaları kuvvetleri yatak yüzeyi boyunca dağıttığından, rulmanın kombine yükleri daha etkili bir şekilde işlemesine izin verir. Eşit-çapa toplar: Eşit çaplı topların kullanımı, lokal stres riskini azaltarak ve genel yük taşıma yeteneklerini iyileştirir.
Yük taşıma mekanizmaları: radyal yükler: Radyal yük, bilyalar ve yarış yolları arasındaki temas noktalarıyla desteklenir. Yatağın tasarımı, topların bu yükleri yatak çevresi boyunca eşit olarak desteklemesine izin vererek stres konsantrasyonunu en aza indirir. Aksiyal yükler: Dört noktalı temas tasarımı, yatağın her iki yönde eksenel yükleri desteklemesine de izin verir. Toplar, yarış yollarıyla bir açıda temas kurar ve eksenel kuvvetleri etkili bir şekilde taşımalarını sağlar. Eşit çaplı toplar, bu eksenel kuvvetlerin yatak boyunca eşit olarak dağıtılmasına yardımcı olur.
Operasyonel Mekanizmalar: Radyal Yük İşleme: Temas açısı: Toplar, radyal yüklere sahip olmalarını sağlayan yarış yollarına bir açıda düzenlenir. Temas açısı tipik olarak radyal yükün yatak yüzeyi boyunca eşit olarak dağıtıldığından emin olmak için optimize edilir.Ball ve Yarış Yolu Etkileşimi: Rulman döndükçe, toplar yarış yolları boyunca yuvarlanır ve bu da radyal yükün birden fazla temas noktasına dağıtılmasına yardımcı olur. Bu yuvarlanma hareketi sürtünmeyi ve aşınmayı azaltır.
Eksenel Yük İşleme: Dört noktalı Kontak Tasarımı: Dört noktalı kontağın tasarımı, rulmanın yükü yayan birden fazla temas noktası oluşturarak eksenel yükleri etkili bir şekilde işlemesini sağlar. Bu tasarım, yatağın aşırı deformasyon veya aşınma olmadan önemli eksenel kuvvetleri ele almasını sağlar. Yük paylaşımı: Rulmandaki eşit çaplı bilyalar, eksenel yükü tüm yatak boyunca eşit olarak paylaşmaya yardımcı olur. Bu yük paylaşım yeteneği, yatağın stabilitesini arttırır ve lokalize stres riskini azaltır.
Çift sıralı tasarımın avantajları: Artan yük kapasitesi: Çift sıralı tasarım, toplam yük kapasitesini artıran tek sıra rulmanlara kıyasla daha büyük bir temas alanı sağlar. Bu, rulmanı yüksek eksenel ve radyal yük gereksinimlerine sahip uygulamalar için uygun hale getirir. Artırılmış stabilite: Çift sıra yapılandırması, yükleri daha eşit olarak dağıtarak yatağın stabilitesini arttırır. Bu stabilite, titreşimlerin azaltılmasına ve yatağın genel performansının iyileştirilmesine yardımcı olur. Kesilmiş deformasyon: Yüklerin eşit dağılımı, yatağın servis ömrünü uzatan deformasyon ve aşınmayı en aza indirmeye yardımcı olur.
Uygulama Hususları: Seçim Kriterleri: Yük Gereksinimleri: Çift sıralı eşit çaplı dört noktalı temas topu eğimi seçerken, yatağın uygulamasında yaşayacağı maksimum eksenel ve radyal yükleri dikkate almak önemlidir. Çalışma koşulları: Yatağın performansı sıcaklık, hız ve çevre faktörleri gibi çalışma koşullarından etkilenebilir. Yatağın bu koşulları etkili bir şekilde işlemek için tasarlandığından emin olun.
Kurulum ve Bakım: Uygun kurulum: Optimal yük dağıtımı ve yatak performansı için doğru kurulum çok önemlidir. Yatağın düzgün bir şekilde hizalandığından ve montaj yüzeylerinin temiz ve enkazdan arındırıldığından emin olun. Düzenli Bakım: Yatağın etkili bir şekilde performans göstermeye devam etmesini sağlamak için düzenli inceleme ve bakım esastır. Bu, aşınma belirtilerinin kontrol edilmesini, uygun yağlamanın sağlanmasını ve herhangi bir sorunun derhal ele alınmasını içerir.
Çift sıralı eşit çaplı dört noktalı temas topu yatağı, benzersiz tasarım özellikleri ve operasyonel mekanizmaları aracılığıyla hem eksenel hem de radyal yükleri işlemek için tasarlanmıştır. Dört noktalı temas ve eşit çaplı toplar kullanarak, yatak etkili yük dağılımı, artan yük kapasitesi ve iyileştirilmiş stabilite elde eder. Doğru seçim, kurulum ve bakım, çeşitli uygulamalarda yatağın optimum performansını ve uzun ömürlülüğünü sağlamak için anahtardır.

Çift Sıra Eşit Çapı tarafından sağlanan Garanti ve Destek Hizmetleri

Garanti ve destek hizmetleri Çift sıralı eşit çaplı dört noktalı temas topu eğim rulmanları rulmanların servis ömrü boyunca güvenilir bir şekilde performans göstermesini sağlamak için çok önemlidir. Bu hizmetler genellikle ürün kalitesi güvencesi, müşteri desteği ve bakım ile ilgili çeşitli yönleri içerir. İşte ne bekleyeceğinize genel bir bakış:
Garanti kapsamı: Tipik Garanti Terimleri: Süre: Çift sıralı eşit çaplı dört noktalı temas topu yatağı için garantiler, üreticiye ve belirli ürüne bağlı olarak genellikle 1 ila 3 yıl arasında değişir. Bu, üretim kusurları, uygunsuz ısı işlemi veya malzeme arızaları gibi sorunları içerir.
Talep Süreci: Dokümantasyon: Bir garanti talep etmek için, müşterilerin genellikle satın alma kanıtı, kusur hakkında ayrıntılı bilgi vermeleri ve kusurlu rulmanın potansiyel olarak fotoğrafları veya örnekleri.
Teknik Destek: Satın Öncesi Destek: Ürün Seçimi: Uygulama gereksinimlerine, yük koşullarına ve operasyonel ortamlara dayalı uygun taşıma modelinin seçilmesinde yardım. Teknik özellikler: Müşterilerin bilinçli kararlar vermelerine yardımcı olmak için ayrıntılı teknik bilgiler ve özellikler sağlamak. Post-satış kılavuzu: Uygunluk ve uzun ömürlülük sağlamak için uygun kurulum ve rulmanların uyumu sağlama.
Sorun Giderme: Anormal sesler, aşırı aşınma veya operasyonel sorunlar dahil olmak üzere yatak performansı ile ilgili sorunların teşhis ve çözülmesi için destek sunmak.
Müşteri Hizmetleri: Yanıt Süresi: Sorular ve Destek İstekleri: Müşteri sorularına ve destek isteklerine hızlı yanıt, genellikle belirli bir zaman dilimi içinde (ör. 24-48 saat). Servis kanalları: İletişim: Destek, telefon, e-posta veya çevrimiçi sohbet dahil olmak üzere çeşitli kanallar aracılığıyla sağlanabilir.
Yerinde Destek: Bazı durumlarda, özellikle karmaşık sorunlar veya büyük ölçekli kurulumlar için yerinde destek veya saha hizmeti mevcut olabilir.
Eğitim ve Kaynaklar: Eğitim Kaynakları: Dokümantasyon: Ayrıntılı ürün kılavuzları, kurulum kılavuzları ve bakım talimatları sağlanması. Eğitim programları: Uygun yatak kurulumu, bakım ve sorun giderme konusunda müşteriler ve distribütörler için eğitim oturumları veya atölyeler sunma: Web siteleri ve portallar: Teknik makaleler, SSQ'lar ve en iyi uygulamalarla yardımcı olmak için çevrimiçi kaynaklara erişim.
Değiştirme ve Onarım Hizmetleri: Değiştirme Politikası: Bir rulman garanti altında kusurlu olduğu tespit edilirse, üretici ek bir maliyet olmadan bir yedek yatak sağlayabilir. Yedekleme süreleri ve sipariş verme işlemi hakkında bilgi verebilir. Repair:repair hizmetleri: Bazı üreticiler, garanti kapsamında olmayan veya tutuklu olarak tahmin edilemeyecek şekilde, garanti kapsamında olmayan, onarım hizmetleri sunmaktadır. zamanlar.
Kalite Güvencesi: Kalite Kontrolü: Muayene Prosedürleri: Yatakların belirtilen standartları karşıladığından emin olmak için üretim sırasında kullanılan kalite kontrol önlemleri hakkında bilgi.
Çift sıralı eşit çaplı dört noktalı temas topu eğimi rulmanları için garanti ve destek hizmetleri, müşteri memnuniyetini ve ürün güvenilirliğini sağlamak için tasarlanmıştır. Genellikle kusurlar, teknik destek, kurulum rehberliği, bakım tavsiyesi ve eğitim kaynaklarına erişimi içerir. Bu hizmetleri anlamak, müşterilerin bilinçli kararlar vermelerine yardımcı olur ve rulmanın hizmet ömrü boyunca gerekli desteği almalarını sağlar.
